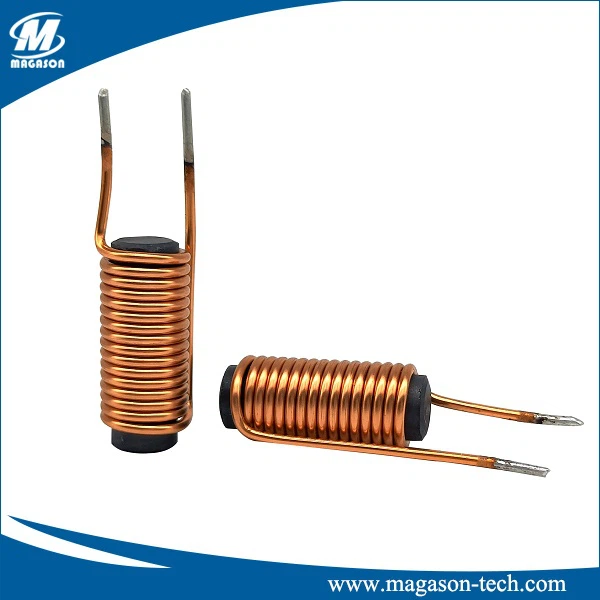

Induktor palice je, da na magnetno jedro v obliki palice navije sklenino bakreno žico, zatiče pa je treba konzervirati. Zasnova visoke tokove, nizke odpornosti je sprejeta, da ublaži trenutno spremembo toka, ki jo povzroči vezje z visokim tokom, ko se obremenitev vklopi ali izklopi, in deluje kot zaščita.

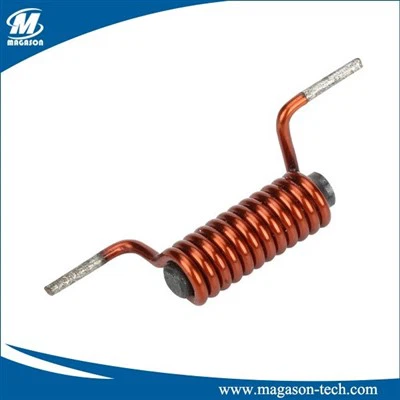

Ferritne palice induktorske tuljave služijo različnim namenom. Izdelani so z vijugastimi prevodnimi materiali okoli magnetnega jedra, pri čemer je najbolj reprezentativni primer bakrene žice. Magnetno jedro lahko odstranite ali zamenjate s feromagnetnimi materiali. Materiali z večjo prepustnostjo kot zrak lahko tesno omejijo elektromagnetno polje okoli induktorskega elementa in s tem povečajo induktivnost.
Imamo na tisoče stilov, veliko število zunaj polic, lahko prilagodimo različne parametre induktivnosti magnetne palice, embalažo pa lahko dodamo z ohišjem UL glede na povpraševanje.
Značilnosti
- Visoka toka
- Zelo zanesljiv mehanski dizajn
- Zelo visoka magnetna nasičenost
- Temperatura delovanja do +150 ºC
- Avtomobilsko odobreno
|
Del Številka |
L u H |
Test Pogostost MHz |
Dcr mΩ Max |
Irms Max A |
Isat Max A |
Dimenzije | |||||
| d | D1 | (A) | D | F | F1 | ||||||
| Rod 0312-1 r8m | 1.8 | 1 | 8 | 2.5 | 10.0 | 0.67 | 3.0 | 12 | 4.6 | 8.8 | 3.7 |
| Rod 0320-4 r7m | 4.7 | 1 | 12 | 2.5 | 5.5 | 0.67 | 3.0 | 20 | 4.6 | 13.5 | 3.7 |
| Rod {{0}}} r0m | 7.0 | 1 | 16 | 1.9 | 4.6 | 0.63 | 3.3 | 22 | 4.8 | 14.5 | 4.0 |
| Rod {{0}}} r0m | 9.0 | 1 | 20 | 1.0 | 3.7 | 0.63 | 3.3 | 22 | 4.8 | 17.5 | 4.0 |
| Rod 0420-1 r8m | 1.8 | 1 | 3 | 10 | 15.0 | 1.32 | 4.0 | 20 | 6.9 | 15.9 | 5.4 |
| Rod 0425-4 r7m | 4.7 | 1 | 7 | 6 | 8.2 | 1.00 | 4.0 | 25 | 6.3 | 18.4 | 5.1 |
| Rod {{0}}} r0m | 7.0 | 1 | 8 | 5 | 6.5 | 0.95 | 4.0 | 30 | 6.2 | 19.5 | 5.0 |
| Rod {{0}}} r0m | 9.0 | 1 | 15 | 4 | 5.6 | 0.85 | 4.0 | 30 | 6.0 | 20.1 | 4.9 |
| Rod 0425-120 m | 12.0 | 0.1 | 22 | 2 | 5.0 | 0.63 | 4.0 | 25 | 5.5 | 16.9 | 4.7 |
Prijave
- Standardne aplikacije filtra
- Zatiranje EMC v sistemih motornih pogonov
- V vseh aplikacijah v sistemih za zabavo
