Močnostni induktor
Močnostni induktor, imenovan tudi induktorska tuljava in dušilka, je pasivna elektronska komponenta, sestavljena iz žice okrog feritnega jedra, ki vključuje zračno režo, ki se uporablja za čiščenje izhoda visokofrekvenčnih stikalnih napajalnikov. Oblikovani so z uporabo izoliranih bakrenih žic, ki so navite v tuljavo okoli materiala jedra, običajno ferita, zaradi česar je dvopolna pasivna tuljava. Ko tok teče skozi žico, se bo razvilo elektromagnetno polje in EMF bo nastal glede na hitrost spremembe magnetnega pretoka. Induktorji običajno ponujajo nizko magnetno sevanje za okolja z nizkim hrupom s shranjevanjem energije v svojem magnetnem polju.
Prednosti močnostnega induktorja
Shranjevanje energije:Induktorji shranjujejo energijo v magnetnem polju, kar omogoča učinkovit prenos energije v aplikacijah, kot so transformatorji.
Filtriranje:Uporablja se v elektronskih vezjih za filtriranje visokofrekvenčnega šuma ali neželenih signalov.
Induktivna sklopka:Omogoča brezžično komunikacijo in prenos podatkov.
Stabilnost:Induktorji se upirajo hitrim spremembam toka, kar prispeva k stabilnosti elektronskih vezij.
Spremenljiva induktivnost:Nekatere vrste induktorjev omogočajo spremenljivo induktivnost, kar zagotavlja prilagodljivost pri načrtovanju vezja.
-
Dušilka skupnega načina z nizkim DCR1. Nizka DCR feritna dušilka skupnega načina.. 2. Izbire več induktivnosti.. 3. Zasnova skozi-luknjo, nizka izguba moči.. 4. Za napajanje EMC filtriranje.. 5. Na voljo je induktivnost po meri.. 6.Dodaj v povpraševanje -
Skupni način dušilke serije TR-V1. Material visoke nasičenosti. 2. Široko območje induktivnosti. 3. Visoka tokovna zmogljivost. 4. Dolgoročna stabilnost. 5. Induktivnost: izmerjeno pri 1 kHz 0,1 V HP4284A. 6. Temperaturno območje:Dodaj v povpraševanje -

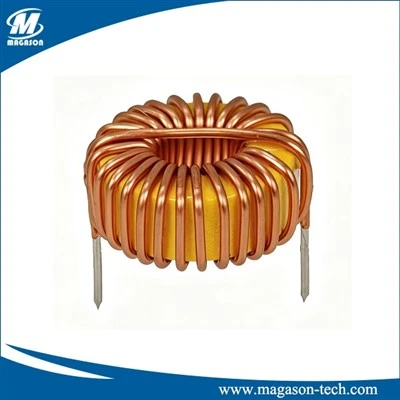

Induktor s toroidno dušilno tuljavo1. Induktivnost: 2,7uH±20%. 2. Število obratov: 26 obratov. 3. DCR: 40,0 mΩ maks. 4. Premer žice: Φ1,0 mm. 5. Jedro: T124-26. 6. SPAJKALNIK: Sn-0,7Cu.Dodaj v povpraševanje -
R bar magnetni induktor paliceInduktor Ferrit Rod Core je kompaktna zasnova in ima konstantno induktivnost v širokem razponu. Jedra palic zavirajo simetrične in asimetrične motnje. Induktorji jedra palice zatirajo tudiDodaj v povpraševanje -
-
Induktor moči SMTTe majhne komponente v obliki tuljave so zasnovane posebej za shranjevanje in sproščanje energije v električnih vezjih, kar pomaga pri uravnavanju in nadzoru pretoka toka.Dodaj v povpraševanje -
Induktor feritnega čipaInduktor feritnega čipa je elektronska komponenta, ki pasivno odpravlja visokofrekvenčno energijo hrupa iz vezja v širokem frekvenčnem območju. Naprava doseže upornost nad predvidenim frekvenčnimDodaj v povpraševanje -
Induktor bodnega bodraInduktor ima funkcije razvoja elektromotivne sile v smeri, ki zmanjšuje nihanje, ko nihajoči tok teče in shrani električno energijo kot magnetno energijo. Ima značilnost, da omogoča, da se DC tokDodaj v povpraševanje -
Potopna moč induktorInduktorji moči DIP so pasivne elektronske komponente, ki nastanejo z linearnim navijanjem. Uporablja se za preprečevanje visokofrekvenčnih tokovnih tokov in nizkofrekvenčnih tokov.Dodaj v povpraševanje -
Induktor zračne raneVrsta induktorja ali žične tuljave brez magnetnega jedra v tuljavi je znana kot induktor z zračnim jedrom ali induktor z zračno tuljavo. V tem induktorju zračno jedro zagotavlja nižjo temenskoDodaj v povpraševanje -
Toroidna dušilka skupnega načinaSKUPNE UPORABE:. DC/DC, AC/DC zatiranje šuma;. Komunikacijski sistem;. Avtomobilski sistemi;. LCD/PDPT televizorji;. Računalniška periferna oprema;.Dodaj v povpraševanje -
Radio Ift tuljava1. Na voljo je notranje sestavljen kondenzator. 2. Idealno za uporabo v radijskih sprejemnikih (FM, AM, SW, MW). 3. Spremenljivi induktor in nastavljive tuljave s širokim razponom induktivnosti. 4.Dodaj v povpraševanje
Zakaj izbrati NAS
Naša tovarna
Shaanxi Magason-tech Electronics Co., Ltd je vodilni proizvajalec elektronskih komponent, ki vključuje raziskave in razvoj, proizvodnjo in prodajo.
Naš certifikat
Kot podjetje ISO 9001:2000 smo strogi pri izbiri dobavitelja materialov in vse surovine imajo certifikat RoHs & CE.
Naš izdelek
Naši glavni proizvodi vključujejo elektronski transformator, induktor, magnetno jedro in bobbin ter tokovni transformator. In tudi Magason ima dober vir v različnih magnetnih jedrih: Mn-Zn in Ni-Zn feritno jedro, jedro iz železovega prahu, amorfno in nanokristalno jedro.
Naše storitve
Eden od temeljnih ciljev našega podjetja je izpolnjevanje potreb strank. Zavezani smo storitvam za stranke in zagotavljanju visoke stopnje tehnične podpore, da vam zagotovimo, da stranka načrtuje in nato kupite najboljši izdelek za vašo aplikacijo.
Induktorji zračnega jedra:Tuljave brez magnetnega jedra, ki se uporabljajo v radiofrekvenčnih aplikacijah.
Induktorji s feritnim jedrom:Uporaba feritnega materiala za večjo učinkovitost induktivnosti, ki je pogost v energetskih aplikacijah.
Toroidni induktorji:Krožne tuljave, navite okoli jedra v obliki krofa, zagotavljajo kompaktno in učinkovito shranjevanje energije.
Induktorji z železnim jedrom:Tuljave, navite okoli železnega jedra, povečujejo induktivnost za aplikacije, kot so transformatorji.
dušilne tuljave:Induktorji, zasnovani za blokiranje visokofrekvenčnega izmeničnega toka v napajalnih vodih.
Spremenljivi induktorji:Z nastavljivimi jedri, ki omogočajo spremenljivo induktivnost.
Induktorji so sestavljeni iz tuljave magnetnih materialov, ki se običajno uporabljajo za izolirano bakreno žico za induktor, ki je ovita okoli plastičnega jedra ali feromagnetnih materialov.
Prednost uporabe feromagnetnih materialov je, da nudijo visoko prepustnost, ki pomaga povečati magnetno polje. Induktorji z nizko frekvenco, jedro takšnih induktorjev je izdelano iz jekla, ki je laminirano, da pomaga zmanjšati vrtinčne tokove. Mehki feritni materiali se uporabljajo za izdelavo jedra za avdiofrekvenčno napravo.
Induktorji so na voljo v številnih oblikah, nekateri induktorji se uporabljajo za spreminjanje induktivnosti, medtem ko se nekateri induktorji uporabljajo za blokiranje visokih frekvenc. Jedro takšne tuljave je izdelano iz feritnih kroglic na žici.
Planer induktorji so izdelani iz ravninskega jedra. Induktorji majhne vrednosti so izdelani iz aluminija in imajo obliko spiralne tuljave, ta induktor pa se uporablja v integriranem vezju.
Obstajajo oklopljeni induktorji, ki se uporabljajo v sistemu za regulacijo moči, razsvetljavi in nizkofrekvenčnih napravah. Ti induktorji so delno ali popolnoma zaščiteni.
Kondenzatorji in induktorji so pasivne elektronske komponente, vendar se razlikujejo po osnovnih značilnostih in aplikacijah:
funkcija
Kondenzator:Shranjuje električno energijo v električnem polju med svojimi ploščami in jo sprosti, ko je to potrebno.
Induktor:Shranjuje energijo v magnetnem polju, ko tok teče skozi tuljavo, in jo sprosti, ko se tok spremeni.
Shranjevalni medij
Kondenzator: Shranjuje energijo v električnem polju med dvema prevodnima ploščama, ločenima z izolatorjem (dielektrikom).
Induktor:Shranjuje energijo v magnetnem polju, ki ga ustvari tuljava žice.
Odziv na spremembe toka in napetosti
Kondenzator:Odporen na spremembe napetosti (reaktanca se zmanjšuje z naraščajočo frekvenco).
Induktor:Odporen na spremembe toka (reaktanca narašča z naraščajočo frekvenco).
Fazno razmerje
Kondenzator:Vodi valovno obliko napetosti glede na valovno obliko toka.
Induktor:Zamuja valovno obliko napetosti glede na valovno obliko toka.
Aplikacije
Kondenzator:Uporablja se v časovnih tokokrogih, filtrih, shranjevanju energije in aplikacijah za spajanje/ločevanje.
Induktor:Zaposleni v transformatorjih, dušilkah, filtrih, hranilnikih energije in raznih elektronskih napravah.
Kako izboljšati zasnovo močnostnih induktorjev
Preklopne frekvenčne ravni Integrirana vezja (IC) imajo običajno preklopno frekvenčno območje od 20 kHz do 2MHz, kar je veliko širše od mnogih regulatorjev. Določeni materiali (ferit, železo v prahu, posebni prahovi, legirani z železom) povečajo frekvenco. Prašno železo in feritni materiali so uporabni za preklop frekvence od 100 do 1000 kHz. Preklopne frekvence približno 1000 kHz je mogoče doseči s posebnimi prahovi, legiranimi z železom, in feritnimi materiali.
Zmanjšanje izgube moči Glavni cilj induktorja je zmanjšati izgubo moči v aplikaciji na minimum. Vrednost induktorja odraža obratno razmerje z valovitostjo toka, ki je presežni izhodni enosmerni tok. Analiza valovitosti toka lahko pomaga zmanjšati izgube jedra. Vrednost induktivnosti je višja, ko je valovni tok manjši, in ko je vrednost induktivnosti nižja, je valovni tok višji.
Programska oprema za simulacijo izračunov obremenitve induktorja, ki jo zagotovi proizvajalec, omogoča izračune obremenitve induktorja za obremenitev valovitosti toka in obremenitev enosmernega toka. Da se izognete zmedi, preučite specifikacije podatkovnega lista.
Zmanjšanje upora enosmernega toka Raven upora enosmernega toka mora biti nizka, da preprečimo izgube pri segrevanju žice. Običajni majhni induktorji z žicami majhnega premera lahko povečajo odpornost zaradi žic z manjšim premerom. Za ravnovesje med minimalnim uporom in zmožnostmi shranjevanja energije morate uporabiti presojo. Odpornost na enosmerni tok je mogoče ohraniti z minimalnim povišanjem temperature, visoka induktivnost pa običajno potrebuje alternativne prevodniške materiale.
Izbira ustreznega tipa induktorja Težave z nezaščitenimi močnostnimi induktorji so lahko posledica magnetne sklopke navitij s tesnimi komponentami in sledmi prevodnikov. Ta scenarij je mogoče preprečiti z uporabo magnetno zaščitene napajalne tuljave, ki ni zasnovana s tiskanimi vezji nad komponento ali s sledmi pod komponentami. Postavitev zračne reže med komponentami lahko reši težavo.
Kakšne so aplikacije induktorjev v resničnem življenju
Induktor je pasivna elektronska komponenta, ki shranjuje energijo v obliki magnetnega polja. Preprosto povedano, induktor je sestavljen iz žične zanke ali tuljave, ki se uporablja za nadzor električnih konic z začasnim shranjevanjem energije in nato sproščanjem nazaj v vezje skozi elektromagnetno polje. Induktorji imajo širok spekter uporabe. Uporabljajo se za uglaševanje tokokrogov, senzorjev, naprav za shranjevanje energije, indukcijskih motorjev, transformatorjev, filtrov, dušilk, feritnih kroglic in relejev. Imajo pomembno vlogo pri električnih prenosih glede na njihove zahteve.
Uglaševanje vezij
Induktorji se uporabljajo v vezjih za uglaševanje za izbiro želene frekvence. V uglašenem vezju je kondenzator povezan z induktorjem, bodisi vzporedno bodisi zaporedno. Frekvenca nastavitvenega vezja, pri kateri je kapacitivna reaktanca enaka induktivni reaktanci (XC=XL), se imenuje "resonančna frekvenca". Elektronske naprave, kot so vezja za uravnavanje radia in televizija, uporabljajo kondenzatorje skupaj z induktorjem za spreminjanje frekvence in izbiro med več kanali frekvence.
Senzorji
Induktivni senzorji bližine so zelo zanesljivi pri delovanju in so brezkontaktni senzorji. Induktivni senzor je brezkontaktni tip senzorja, ki pomaga pri zaznavanju kovinskih predmetov. Zaznava železove in neželezne materiale. Območje zaznavanja je do 100 mm.
Shranjevanje energije
Induktorji lahko shranjujejo energijo za kratek čas, ker bo energija, ki je shranjena kot magnetno polje, izginila, ko bo napajanje odstranjeno. Energija, shranjena v tuljavi, je posledica magnetnega polja, ki ga ustvari tok, ki teče skozi njo. Ko se spremeni tok skozi induktor, se spremeni tudi magnetno polje in energija se shrani ali sprosti.
Indukcijski motorji
Pri indukcijskih motorjih se gred v motorju vrti zaradi prisotnosti magnetnega polja, ki nastane zaradi izmeničnega toka. Indukcijski motor deluje z uporabo elektromagnetov za ustvarjanje vrtljivega magnetnega polja. To polje nato inducira električni tok v rotorju, ki ustvari lastno magnetno polje. Interakcija med obema poljema povzroči vrtenje rotorja, ki se dejansko vrti okoli motorja.
Transformatorji
Kombinacijo več induktorjev s skupnim magnetnim poljem je mogoče oblikovati v transformator. Transformatorji se za prenos energije ne zanašajo na induktivne lastnosti električnega tokokroga. Namesto tega uporabljajo magnetno indukcijo, zaradi česar so bolj učinkoviti in jim omogočajo prenos višjih napetosti z manj izgub.
Filtri
Induktorji v kombinaciji s kondenzatorji bodo uporabljeni kot filtri. LC filtri se nanašajo na vezja, sestavljena iz kombinacije induktorjev (L) in kondenzatorjev © za rezanje ali prepuščanje določenih frekvenčnih pasov električnega signala. Kondenzatorji blokirajo enosmerne tokove, vendar lažje prepuščajo izmenični tok pri višjih frekvencah. Nasprotno pa induktorji prepuščajo enosmerne tokove, kakršni so, vendar težje prepuščajo izmenični tok pri višjih frekvencah.
dušilke
Induktorji se uporabljajo kot dušilke. Dušilka je induktor, ki se uporablja za blokiranje visokofrekvenčnih izmeničnih tokov (AC) med prehajanjem enosmernega toka (DC) in nizkofrekvenčnih izmeničnih tokov v tokokrogu.
Test odpornosti
Eden najpreprostejših načinov za testiranje induktorja je merjenje njegovega upora z multimetrom. Upor je nasprotje toku električnega toka v prevodniku. Idealen induktor bi moral imeti ničelni upor, v resnici pa ima vsak induktor nekaj notranjega upora zaradi žice in materiala jedra. Za izvedbo preskusa upora morate multimeter nastaviti na najnižje ohmsko območje in priključiti sonde na sponke induktorja. Odčitek mora biti zelo nizek, običajno manj kot 1 ohm. Če je odčitek previsok ali neskončen, to pomeni, da je induktor odprt ali poškodovan.
Test induktivnosti
Drug način za testiranje induktorja je merjenje njegove induktivnosti z merilnikom LCR. Induktivnost je lastnost induktorja, ki določa, koliko magnetnega pretoka lahko ustvari za določen tok. Induktivnost se meri v henrijih (H) in je odvisna od števila ovojev, površine prečnega prereza in materiala jedra induktorja. Za izvedbo preskusa induktivnosti morate merilnik LCR nastaviti na način induktivnosti in priključiti kable na sponke induktorja. Odčitek se mora ujemati z nominalno vrednostjo induktorja, ki je običajno natisnjena na nalepki ali podatkovnem listu. Če je odčitek prenizek ali previsok, to pomeni, da je induktor v kratkem stiku ali ima ohlapno navitje.
Test faktorja Q
Tretji način za testiranje induktorja je merjenje njegovega faktorja Q z merilnikom LCR ali osciloskopom. Q faktor je brezdimenzijski parameter, ki označuje kakovost in učinkovitost induktorja. Definiran je kot razmerje med induktivno reaktanco in uporom induktorja pri določeni frekvenci. Višji faktor Q pomeni manjšo izgubo moči in ostrejšo resonančno konico. Če želite izvesti preizkus faktorja Q, morate na induktor uporabiti signal izmeničnega toka (AC) in izmeriti napetost na njem. Faktor Q lahko izračunate tako, da frekvenco delite s pasovno širino vrha napetosti. Odčitek mora biti v sprejemljivem območju za predvideno uporabo induktorja.
Test ESR
Četrti način za testiranje induktorja je merjenje njegovega ekvivalentnega serijskega upora (ESR) z uporabo merilnika ESR ali osciloskopa. ESR je vsota vseh uporovnih elementov v induktorju, vključno z žico, jedrom in spajkalnimi spoji. ESR se meri v ohmih in se spreminja glede na frekvenco. Nižji ESR pomeni večjo učinkovitost in nižji dvig temperature induktorja. Če želite izvesti test ESR, morate na induktor uporabiti visokofrekvenčni AC signal in izmeriti padec napetosti na njem. ESR lahko izračunate tako, da padec napetosti delite s tokom. Odčitek mora biti čim nižji, da bo induktor pravilno deloval.
Zvonjenje preskus
Peti način testiranja induktorja je izvedba preskusa obroča z uporabo osciloskopa in funkcijskega generatorja. Ring test je kvalitativna metoda, ki lahko razkrije prisotnost kakršnih koli napak ali nepravilnosti v induktorju. Za izvedbo preizkusa obroča morate zaporedno povezati induktor z uporom in kondenzatorjem, da tvorite resonančno vezje. Nato morate v vezje uporabiti impulzni signal in opazovati valovno obliko na osciloskopu. Valovna oblika mora pokazati gladek in simetričen vzorec zvonjenja, brez popačenj ali konic. Če je valovna oblika nenormalna, to pomeni, da ima induktor nekaj napak ali nepopolnosti, ki vplivajo na njegovo delovanje.
Kako izbrati pravi napajalni induktor
Določanje obsega induktivnosti
Dobro izhodišče je določitev obsega induktivnosti, ki bodo delovale v vezju, ki vas zanima. Razumevanje obsega uporabnih vrednosti je ključnega pomena, saj je induktivnost redko konstantna v celotnih pogojih delovanja naprave. Za induktor v preklopni aplikaciji bosta zahtevano induktivnost narekovala dovoljeni valoviti tok in želeni prehodni odziv. Splošno vodilo je, da valovitost vzdržujete pri 30 % ali manj izhodnega toka bremena. Če bo induktor uporabljen v filtrirni aplikaciji, mora biti njegova impedanca dovolj visoka, da zmanjša ciljne frekvence šuma. Orodja za načrtovanje in enačbe so na voljo na spletu, da inženirju pomagajo izbrati ustrezne vrednosti induktivnosti. Induktivnost se bo pogosto spreminjala zaradi uporabljenega enosmernega toka, temperature ali ravni AC pogona. Te dejavnike je treba upoštevati, da ohranimo induktivnost znotraj ciljnega območja.
DCR odvaja toploto in zmanjšuje učinkovitost
Enosmerni tokovni upor (DCR) tuljave odvaja toploto in zmanjšuje učinkovitost na enak način kot vsi upori, skozi katere teče tok in na njih pade napetost. Bistvenega pomena je pri določanju ogrevalnih izgub žice. Zato je treba izbrati nižji DCR, kjer je to mogoče, ker lahko zmanjša izgubo moči induktorja. Včasih se v aplikacijah DC/DC DCR uporablja kot pot zaznavanja toka in toleranca postane pomembna.
Zavajajoč tok nasičenja za induktor
Nazivni tok nasičenja se nanaša na količino enosmernega toka, ki ga induktor prenese, preden njegova efektivna induktivnost pade za določen odstotek od nominalne. Objavljeni nasičeni tok za induktor je lahko zelo zavajajoč. Naveden odstotek padca je lahko nastavljen na 20 % ali 30 %, odvisno od proizvajalca. Podatkovni listi pogosto vsebujejo grafe, ki prikazujejo krivuljo spreminjanja induktivnosti glede na enosmerni tok. To je veliko bolj uporaben podatek, ker prikazuje, kaj se zgodi z induktivnostjo za širok razpon obremenitvenih tokov, namesto samo na eni točki, navedeni na podatkovnem listu.
Toplotni nazivni tok in učinkovitost
Dobavitelji močnostnih induktorjev zagotavljajo toplotni nazivni tok, vendar je lahko tako kot nasičeni tok zavajajoč. Ta parameter opisuje enosmerni tok, potreben za povečanje temperature induktorja za količino, ki jo določi dobavitelj (običajno 40 stopinj). Podatkovni listi predvidevajo posebno preskusno nastavitev, ki omogoča razmeroma velik prenos toplote iz induktorja skozi sponke. Ta ocena bo verjetno služila le kot približek za napoved dviga temperature induktorja. Pasivne ali aktivne metode hlajenja, širina sledi tiskanega vezja, pretok zraka in bližina drugih komponent lahko povzročijo, da se dejanska temperatura induktorja precej razlikuje od tiste, ki bi jo lahko pomenil nazivni toplotni tok. Poleg tega bodo pri aplikacijah z visoko amplitudo valovanja izgube AC, ki nastanejo v jedru in navitjih, prav tako prispevale k dvigu temperature. V praksi, če je induktor nerazložljivo vroč za določen obremenitveni tok, bo načrtovalec morda moral preveriti, ali je zadosten prenos toplote skozi sponke in ohišje jedra ali da delovanje vezja ne povzroča čezmernih izgub izmeničnega toka v induktorju.
pogosta vprašanja
V: Kaj je induktor in kako deluje?
V: Kako se identificirajo induktorji?
V: Kakšne so značilnosti induktorja?
V: Kaj je standardni induktor?
V: Kakšen je pomen induktorjev v električnih tokokrogih?
V: Katere so različne vrste induktorjev?
V: Kakšne so aplikacije induktorjev v električnem prenosu?
V: Kakšna je razlika med induktorjem in močnostnim induktorjem?
V: Kako izbrati močnostni induktor?
2. korak: Določite tok nasičenosti induktorja.
3. korak: Določite enosmerni upor induktorja.
4. korak: Izberite vrsto induktorja.
5. korak: Izberite ustrezen osnovni material.
6. korak: Razmislite o toplotnih težavah.
V: Kaj počne induktor?
V: Kako izračunati moč induktorja?
V: Kakšen je namen močnostnega induktorja?
V: Zakaj uporabljati induktor namesto kondenzatorja?
V: Kako preizkusite močnostni induktor?
V: Ali induktor omogoča AC ali DC?
V: Kakšen je splošni namen induktorja?
V: Kako izračunati moč induktorja?
