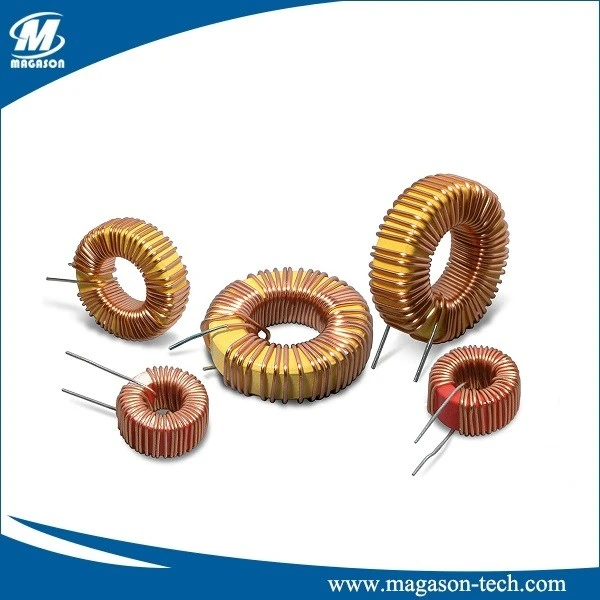

Toroidni induktor za dušilec

Običajni način dušila je električni filter, ki blokira visokofrekvenčni hrup, ki je skupni dvema ali več podatkov ali daljnovodi, hkrati pa omogoča prehod želenega DC ali nizkofrekvenčnega signala. Hrupni tok skupnega načina (CM) se običajno izžareva iz virov, kot so neželeni radijski signali, nezanesljiva elektronika, pretvorniki in motorji. Ta hrup, ki je nefiltriran, predstavlja težave z motnjami v elektroniki in električnih vezjih.

V običajnem ali diferencialnem načinu (en sam duh) tok potuje v eni vrstici v eno smer od izvora do obremenitve in v nasprotni smeri v povratni liniji, ki zaključi vezje. V skupnem načinu hrupni tok potuje po obeh vrsticah v isti smeri

V skupnem načinu se tok v skupini linij potuje v isto smer, tako da kombinirani magnetni tok doda, da ustvari nasprotno polje za blokiranje hrupa, kot ponazarjajo rdeče in modre puščice v toroidnem jedru, prikazanem na sliki. V diferencialnem načinu tok potuje v nasprotnih smereh, tok pa odšteje ali prekliče, tako da polje ne nasprotuje signalu običajnega načina.

Kako izberem skupni dušilec načina?

Glavna merila za izbiro skupnega načina dušila so:

• Zahtevana impedanca: Koliko je potrebno slabljenje hrupa?
• Zahtevano frekvenčno območje: nad kakšno frekvenčno pasovno širino je hrup?
• Zahtevano obvladovanje toka: Koliko toka diferencialnega načina mora obvladati?

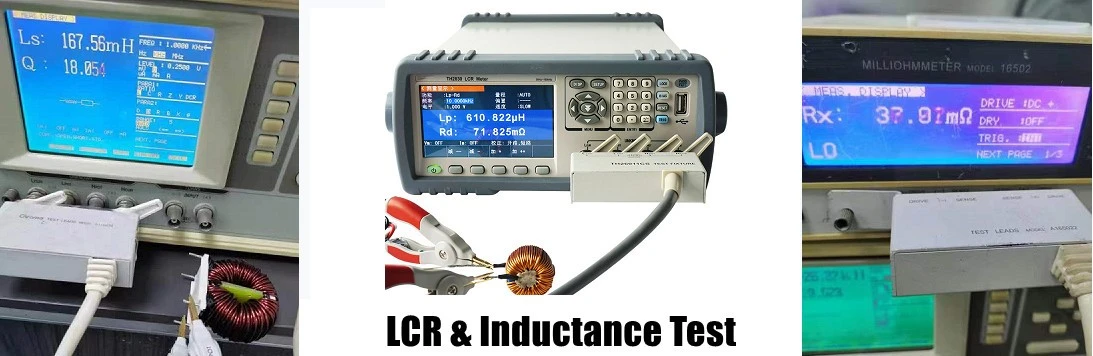

Preskusna oprema
