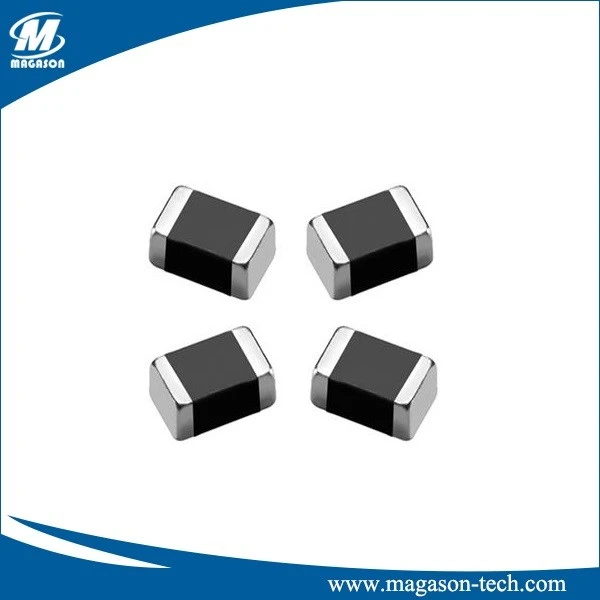

Chip Beads imajo omejene možnosti za dušenje in frekvenčno območje. Vse feritne kroglice lahko delujejo do določenega enosmernega toka, nad katerim se poškodujejo. Na to vrednost toka, ki ga lahko prenese feritna kroglica, drastično vpliva toplota, tj. z zvišanjem temperature se nazivna vrednost toka zmanjšuje. Dvoterminalne površinsko nameščene kroglice feritnega čipa zagotavljajo kompaktno, stroškovno učinkovito rešitev za filtriranje elektromagnetnih motenj za gosto zapakirane modele, saj majhna velikost omogoča namestitev znotraj delčka palca težavne visokofrekvenčne naprave. Konstrukcija proizvaja robustne komponente z impedančnimi in frekvenčnimi značilnostmi, ki so boljše od podobnih izdelkov.

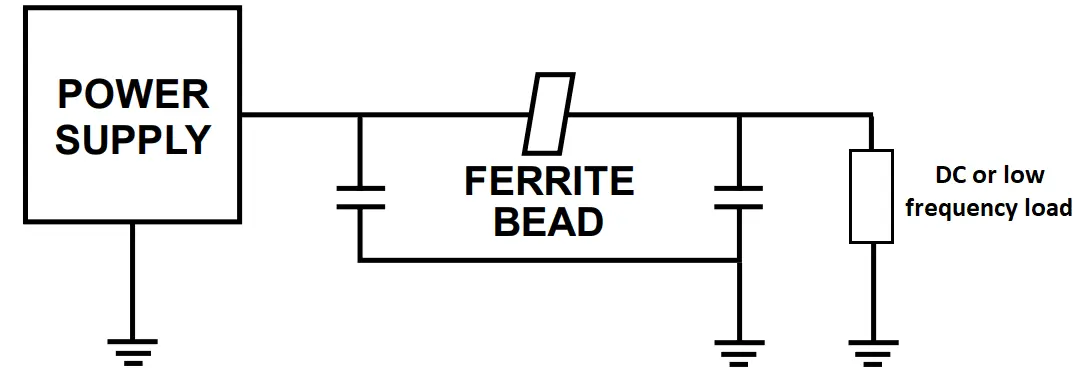

Kroglice čipov se uporabljajo za zmanjšanje visokofrekvenčnih elektromagnetnih motenj (EMI) v vezju. Deluje kot nizkopasovni filter, ki omogoča prehod samo nizkofrekvenčnih signalov skozi vezje in odpravlja visokofrekvenčni šum. Čip kroglice se uporabljajo v večini elektronskih naprav, kot so mobilni telefoni, prenosni računalniki, TV-sprejemniki in igralni sistemi, da zmanjšajo motnje in zagotovijo celovitost signala.
Identifikacija izdelka:
SRGB 0805 – 101 T
a b c d
a: Ime serije
b: Mere izdelka
c: Impedanca (100:10Ω; 101: 100Ω; 102: 1000Ω)
d: slog pakiranja (T: lepljenje B: razsuti tovor)
funkcija:
- Večslojna monolitna konstrukcija zagotavlja visoko zanesljivost.
- Odlična sposobnost spajkanja in toplotna odpornost za pretočno ali ponovno spajkanje.
- Znatno zatiranje EMI v širokem frekvenčnem območju
Uporaba:
- Dušenje hrupa v digitalni opremi, kot so računalnik in njegove periferne naprave, DVD, kamera, OA itd.
| Vrsta | Mere (mm) | |||
| L | W | T | a1 a2 | |
| 0603 | 0.60±0.05 | 0.30±0.05 | 0.30±0.05 | 0.15±0.05 |
| 1005 | 1.00±0.15 | 0.50±0.15 | 0.50±0.15 | 0.25±0.10 |
| 1608 | 1.60±0.15 | 0.80±0.15 | 0.80±0.15 | 0.30±0.20 |
| 2012 | 2.00±0.20 | 1.25±0.20 | 0.85±0.20 | 0.50±0.30 |
| 3216 | 3.20±0.20 | 1.60±0.20 | 0.90±0.20 | 0.50±0.30 |
Parametri Chip Beads vključujejo predvsem:
- Začetni magnetni pretok (vrednost U)
- Curiejeva temperatura
- Delovna frekvenca
