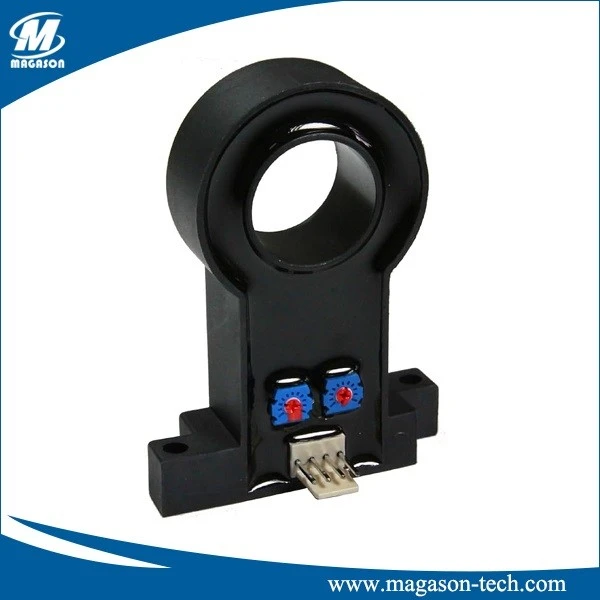

Tokovni transformator s Hallovim efektom je prednostnejši, ker je enostaven za uporabo, natančen, je v majhnem paketu in ima zmogljivost enosmernega toka.
Hallov tokovni transformator zagotavlja višjo stopnjo varnosti zaradi svoje galvanske izolacije med senzorjem in tokom, ki ga merimo. Prav tako se izogne znatnemu odvajanju moči šantnega upora, ki se uporablja pri metodah zaznavanja uporovnega toka.
Tokovni senzorji s Hallovim efektom uporabljajo zaznavanje magnetnega polja, ki lahko deluje v pogojih enosmernega toka. Poustvarijo lahko vklopne in izklopne tokove z dobro linearnostjo in natančnostjo. Embalaža za senzor Hallovega učinka, ki je lahko le majhno integrirano vezje (SOIC) -8, olajša postavitev tiskanega vezja (PCB) in pomaga doseči večjo gostoto moči.
Tehnični parametri:
| Nazivni vhod | 20A |
| Merilno območje | IP*120%A |
| Nazivna moč | 4-20mA |
| Natančnost | 1% |
| Linearnost | 0.5% |
| Napajalna napetost (±5%) | +24V |
| Trenutna poraba | 38 * I o mA |
| Nosilnost | 10V/20 mA |
| Ničelni odmik TA=25 stopinj | Manjše ali enako 0,08 mA |
| Odzivni čas | <350 ms |
| Delovna frekvenca | DC |
| Teža | g |
Indeks varnosti:
Ognjevarnost: UL{{0}}V0
Delovna temperatura: -10 stopinj -+70 stopinj
Temperatura shranjevanja: -40 stopinj -+85 stopinj
Dielektrična trdnost: 2,5KV 50Hz 1min
Preobremenitvena sposobnost: 8-krat 0.1S
Vodotesen razred: IP00
