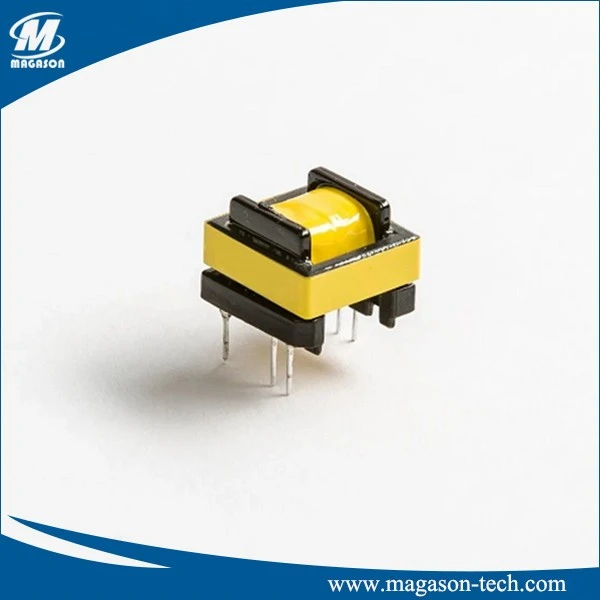

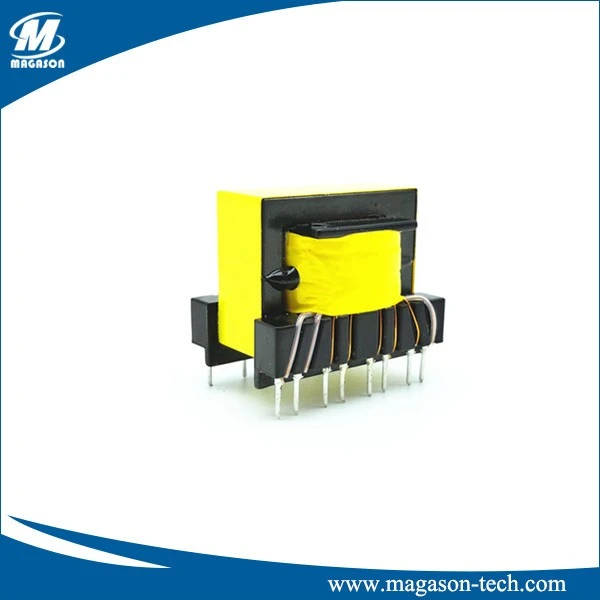

Transformator s feritnim jedrom je električna naprava, ki se uporablja za regulacijo visokofrekvenčne moči. Običajno je sestavljen iz železnega jedra (feritnega jedra) in vsaj dveh tuljav, od katerih je ena povezana z vhodnim napajanjem, druga pa z izhodno obremenitvijo. S pomočjo principa elektromagnetne indukcije je mogoče visokofrekvenčne signale v vhodnem napajalniku pretvoriti, ojačati ali zmanjšati v signale, primerne za obremenitev.
Transformator s feritnim jedrom deluje po enakih osnovnih principih kot standardni transformatorji. Glavna razlika je v tem, da, kot pove njihovo ime, delujejo na veliko višjih frekvencah - medtem ko večina omrežnih napetostnih transformatorjev deluje pri 50 ali 60 Hz, visokofrekvenčni transformatorji uporabljajo frekvence od 20 KHz do več kot 1MHz.
Aplikacija
Transformator s feritnim jedrom se običajno uporablja v elektronskih napajalnih aplikacijah za pretvorbo ene enosmerne vhodne napetosti v drugo enosmerno izhodno napetost. Količino dobavljene moči je mogoče nadzorovati s spreminjanjem preklopne frekvence in delovnega cikla preklopnega transformatorja. Obstajajo različne topologije vezij, ki uporabljajo preklopne transformatorje.
Večinoma se uporablja v televizijskih sprejemnikih, zvočno-frekvenčnih napravah za snemalnike, razstavnih prostorih, opremi za pisalne stroje, komunikacijski moči, merilnikih, orodjih za varčevanje z energijo, močjo modelnih kock, elektronskim avtomobilskim polnilnikom, pokrovih in drugih izdelkih.
- Alternativni energetski pretvorniki
- Elektronske stikalne naprave
- Vojaški napajalnik
- LED osvetlitev
- Generacija plazme
- Osebna elektronika
Značilnosti
Majhna velikost, stabilna zmogljivost, visoka kakovost, veliko shranjevanja energije in nizek upor.

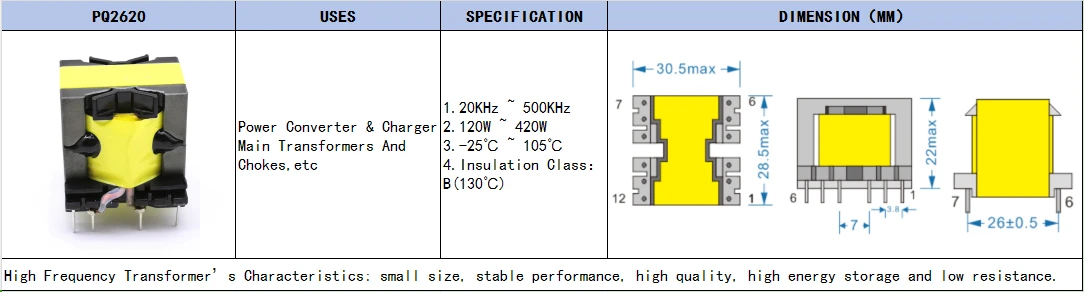

Na hitro si oglejmo podrobne specifikacije običajno uporabljene serije PQ.
ZNAČILNOSTI: MOŽNOSTI: SKUPNE APLIKACIJE:
1. Dizajn v najprimernejši obliki 1. Embalaža v razsutem stanju je standardna 1. Pogonski transformatorji
2. Uporablja se pri moči: (50 W -1 kW) 100 kHz 2. Na voljo je dizajn po meri 2. Glavni transformatorji
3. Zmanjšajte prostornino namestitve z več vtičnicami. 3. Gladilne dušilke
in vretena, enostavno žično povezavo za izpolnitev zahteve 4. Stikalni napajalniki
4. Nizko puščanje 5. AC-DC, DC-DC pretvorniki
| del št. | Vrsta | Število sponk | Dimenzije (mm) | Največja moč (VA) | ||||||
| maks | maks | maks | ±0.3 | ±0.4 | ±0.5 | ±0.1 | ||||
| A | B | C | D | E | F | G | ||||
| PQ2020-A | V | 14(6+8) | 24.0 | 24.0 | 22.0 | 3.8/2.5 | 5.1 | 20.3 | 0.6 | 92 |
| PQ2620-A | V | 12 | 28.0 | 32.0 | 22.0 | 3.8 | 7.6 | 25.4 | 0.6 | 170 |
| PQ2620-B | V | 12 | 28.20 | 32.0 | 21.0 | 3.8 | 7.6 | 25.4 | 0.6 | 170 |
| PQ2625-A | V | 12 | 28.5 | 31.0 | 28.0 | 3.8 | 7.5 | 25.5 | 0.7 | 195 |
| PQ3220-A | V | 12 | 33.0 | 35.0 |
24.0 |
5.0 | 7.5 | 30.0 | 0.8 | 232 |
| PQ3220-B | V | 12 | 33.0 | 36.0 | 22.0 | 5.1 | 7.6 | 30.5 | 0.8 | 232 |
| PQ3225-A | V | 12 | 35.5 | 35.0 | 27.0 | 5.0 | 7.4 | 30.0 | 0.8 | 280 |
| PQ3230-A | V | 12 | 33.0 | 36.0 | 32.0 | 5.05 | 7.6 | 30.3 | 0.8 | 331 |
| PQ3535-A | V | 12 | 37.0 | 41.0 | 38.5 | 5.0 | 10.0 | 35.0 | 0.8 | 452 |
| PQ4040-A | V | 12 | 41.0 | 44.0 | 43.0 | 5.0 | 15.1 | 38.0 | 0.8 | 596 |
| PQ5050-A | V | 12 | 52.0 | 53.0 | 54.0 | 7.62 | 15.24 | 45.72 | 1.2 | 1045 |
Možnosti
Imamo dolgoletne izkušnje z dobavo transformatorjev s feritnim jedrom (SMPS magnetics) v različnih oblikah in konfiguracijah, odvisno od vaše uporabe. Za naše stranke izdelujemo številne različne feritne transformatorje, kot so močnostni, linijski, impulzni in pogonski transformatorji, vključno z:
- tip EE
- tip EFD
- tip EPC
- tip ER
- tip ETD
- tip EP
- tip EER
- tip EI
- tip PQ

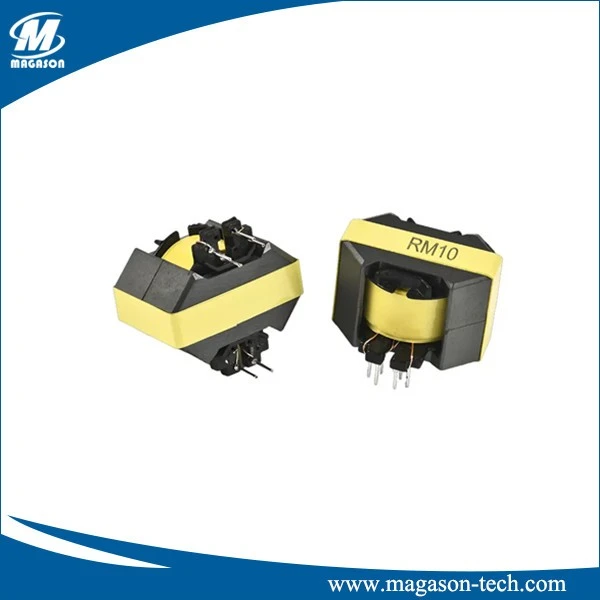

- tip RM
- tip UU
- Vrsta uporabniškega vmesnika
-
in druge vrste...
