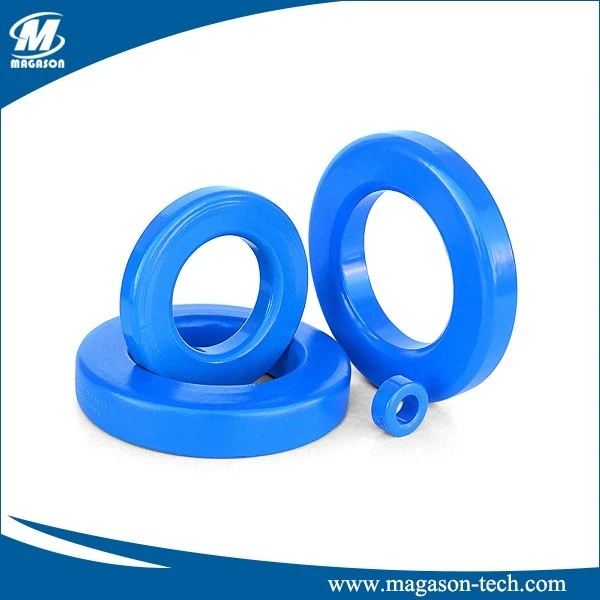

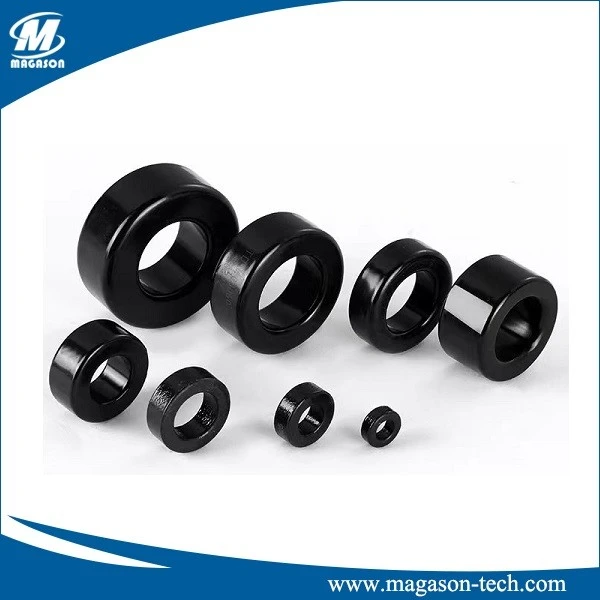

Jedro toroida Sendust je znano tudi kot jedro iz zlitine. Material Sendust je bil prvič uporabljen na Japonskem na območju, imenovanem Sendai, in se je imenoval "prašno" jedro, zato tudi ime Sendust. Na splošno imajo jedra sendust znatno nižje izgube kot jedra iz železovega prahu, vendar imajo večje izgube jeder kot jedra MPP. V primerjavi z železovim prahom lahko izguba jedra iz sendusta znaša le 40 % do 50 % izgube jedra železovega prahu. Jedra Sendust imajo tudi zelo nizek magnetostrikcijski koeficient in so zato primerna za aplikacije, ki zahtevajo nizek zvočni hrup. Jedro toroida Sendust ima gostoto pretoka nasičenja 10,000 gaussa, kar je nižje od železovega prahu. Vendar pa sendust nudi večjo zalogo energije kot MPP ali ferit z vrzeljo.
Jedro toroida Sendust je na voljo z začetnimi prepustnostmi (Ui) 60 in 125. Jedro toroida Sendust ponuja minimalno spremembo prepustnosti ali induktivnosti (pod 3 % za ui=125) pri vzbujanju z izmeničnim tokom. Temperaturna stabilnost je na visoki ravni zelo dobra. Sprememba induktivnosti je manjša od 3 % od okolja do 125 °C. Ko pa se temperatura zniža na 65 °C, se njegova induktivnost zmanjša za približno 15 % za µi=125. Upoštevajte tudi, da ko se temperatura poveča, se induktivnost sendusta zmanjša v primerjavi s povečanjem induktivnosti za vse druge praškaste materiale. To bi lahko bila dobra izbira za temperaturno kompenzacijo, če se uporablja z drugimi materiali v sestavljeni strukturi jedra.
Toroidno jedro Sendust stane manj kot MPP ali visoki tokovi, vendar nekoliko dražje od jeder iz železovega prahu. Za uporabo, ki vključuje pogoje enosmerne prednapetosti, uporabite naslednje smernice. Za manj kot 20-odstotno zmanjšanje začetne prepustnosti v pogojih enosmerne prednapetosti:
Za jedra µi= 60 maks. DC prednapetost < 40 oersted; µi=125, maks. DC prednapetost < 15 oersted.
Tabela dimenzij in referenčna tabela
| Postavka | del št. | Perm. μe | AL, ± 12 % | Arnold št. dela | Magnetics Del št. | Št. dela Dongbu | Št. dela CSC |
| Sendust | S225-026A | 26 | 33 | MS-225026-2 | 77111-A7 | S225-033A | CS72026 |
| S225-040A | 40 | 50 | - | 77212-A7 | - | - | |
| S225-060A | 60 | 75 | MS-225060-2 | 77110-A7 | S225-075A | CS572060 | |
| S225-075A | 75 | 94 | MS-225075-2 | 77214-A7 | S225-094A | CS572075 | |
| S225-0125A | 125 | 156 | MS-225125-2 | 77109-A7 | S225-156A | CS572125 |
Lastnosti:
- Manjša izguba jedra kot železov prah.
- Nizek magnetostrikcijski koeficient, nizek zvočni šum.
- Dobra temperaturna stabilnost. Pod 4 % od -15 'C do 125 'C
- Največja gostota pretoka: 10,000 gauss (1,0 tesla)
- Toleranca induktivnosti: ±8 %.
Aplikacije:
- Stikalni regulatorji ali močnostni induktorji v SMPS
- Povratni in impulzni transformatorji (induktorji)
- Vgrajeni protišumni filtri
- Nihajne dušilke
- Krmilna vezja faz (nizek zvočni hrup), zatemnitve svetlobe, naprave za krmiljenje hitrosti motorja.
- Manj kot ali enako aplikaciji 30kHz
- PV pretvornik
- Boost / INV induktor
