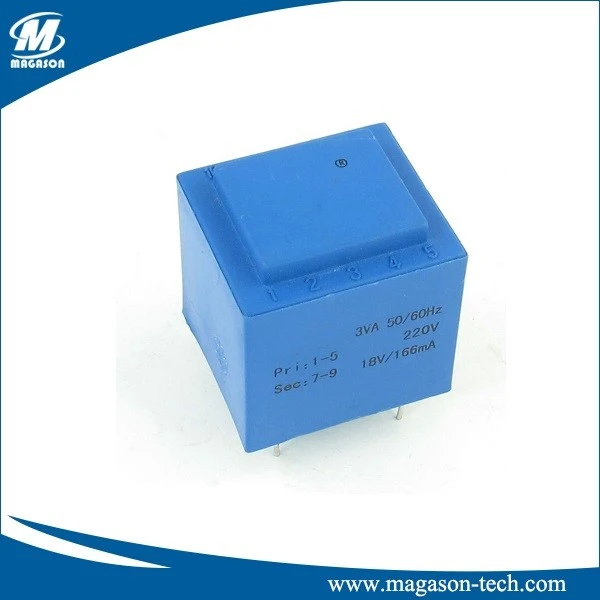

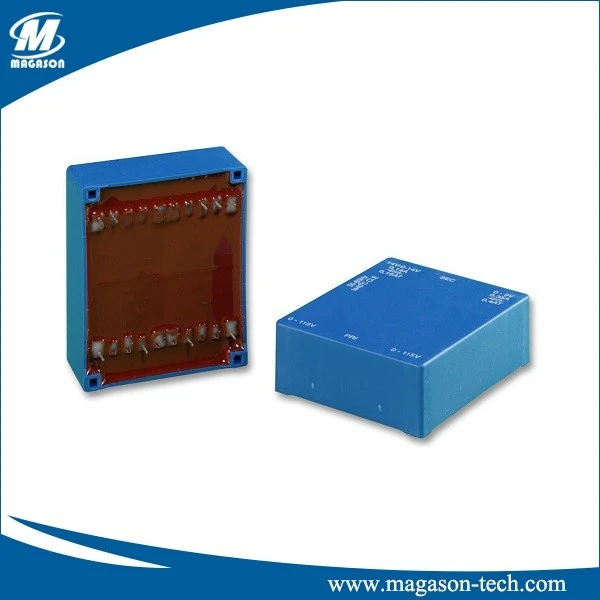

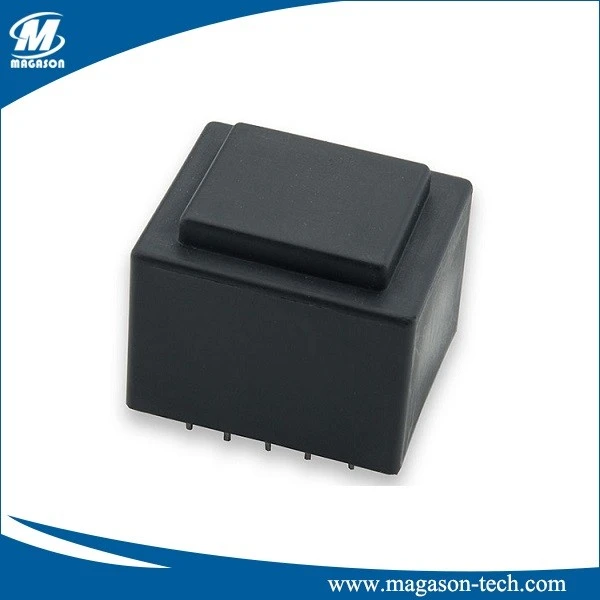

PCB izolacijski transformator

PCB izolacijski transformator je zasnovan za aplikacije, kjer okoljski pogoji ne dopuščajo prezračevanega suhega transformatorja za splošno uporabo. Celotno jedro in tuljava transformatorja sta obdana z mešanico kremenčevega peska/poliuretana/epoksidne smole, ki ščiti navitja pred morebitnimi onesnaževalci in vlago v zraku. PCB izolacijski transformator, ki se pogosto uporablja na PCB plošči za industrijske avtomatske stroje.

PCB izolacijski transformator, kot je ta, se običajno uporablja za znižanje ali izolacijo napetosti v različnih električnih aplikacijah. V tem primeru potrebuje vhodno napetost 230 V AC in zagotavlja izhodno napetost 18 V z največjim izhodnim tokom 83,3 mA. Ti transformatorji se pogosto uporabljajo v elektroniki in vezjih z majhno močjo, kjer je potrebna pretvorba ali izolacija napetosti.

Tehnični podatki:

1. Primarna delovna napetost: 220V;
2. Delovna frekvenca: 50-60Hz
3. Razred izolacije: razred B;
4. Moč: 3VA;

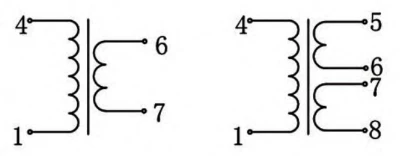

5. Primarni PIN: 1-5;
6. Sekundarni PIN: 6-7/ 9-10
7. Sekundarna napetost pri polni obremenitvi: 2 x 15 V;
8. Sekundarna napetost v prostem teku: 2 x 21,3 V;
9. Sekundarni izhodni tok: 100mA x 2;
10. Montažna višina: 32 mm/1,26"
11. Število nožic: 6;
12. Dolžina zatiča: 9 mm/ 0.35";
13. Premer nožice: {{0}}.8 mm/ 0.031";
14. Celotna velikost (pribl.): 30 x 28 x 42 mm/1,2" x 1,1" x 1,7" (D*Š*V)
15. Material: epoksi smola;
16. Barva: modra;
17. Teža: 105 g;

Lastnosti:

● Kompaktna oblika, nizka raven hrupa in majhna teža.
● Gospodarno in učinkovito za zmanjšanje izgube omrežja in delovnih stroškov.
● Visoka zanesljivost delovanja.
● Nizek dvig temperature in dolga življenjska doba.
● Visoka moč kratkega stika in izolacijska trdnost.
● Preobremenitvena zmogljivost v skladu z IEC 60354.
● Zatesnjena konstrukcija za preprečevanje vdora vlage.
● VN puše s podaljšano leziščem kot standardna izvedba.
● Utecova standardna preverjena površinska obdelava.
● Prilagodljivost pri načrtovanju transformatorjev za izpolnjevanje zahtev kupcev (optimalna cena)
● Konkurenčno kratek dobavni rok.

Prednosti:

1. Boljše odvajanje toplote, doseženo z vakuumsko inkapsulacijo, kar ima za posledico večjo izhodno moč zaradi manjše, bolj kompaktne zasnove.
2. Vakuumska inkapsulacija zagotavlja zaščito pred zunanjimi vplivi (npr. pranje) in mehanskimi obremenitvami (npr. vibracijami). Prav tako zmanjša možnost hrupa zaradi vibracij.
3. Dimenzijska natančnost vsakega transformatorja, zagotovljena s stabilnimi in nadzorovanimi proizvodnimi procesi, ki omogočajo samodejno izbiro in namestitev.
