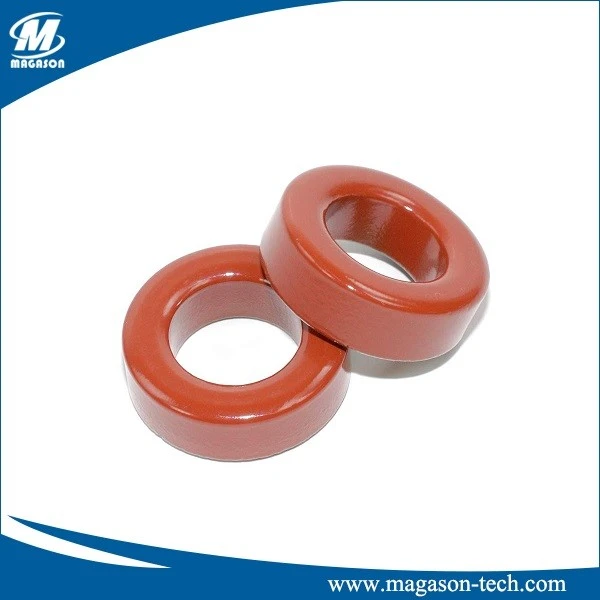

Jedro magnetnega prahu

Jedro iz magnetnega prahu je stroškovno najugodnejše od vseh praškastih jeder. Ponuja stroškovno učinkovito alternativo jedrom MPP, High Flux ali Sendust. Večjo izgubo jedra med vsemi praškastimi materiali je mogoče nadomestiti z uporabo jeder večje velikosti. V številnih aplikacijah, kjer sta prostor in višji dvig temperature v jedrih iz železovega prahu nepomembna v primerjavi s prihranki pri stroških, ponujajo jedra iz železovega prahu najboljšo rešitev. Magnetna jedra v prahu so na voljo v dveh razredih: karbonilno železo in železo z zmanjšano vsebnostjo vodika. Karbonilno železo ima nižje izgube v jedru in kaže visok Q za aplikacije RF.

Jedra iz magnetnega prahu so na voljo v prepustnosti od 1 do 100. Jedra iz železovega prahu so idealna za uporabo pri nižjih frekvencah. Ker sta njihova histereza in izguba jedra zaradi vrtinčnih tokov višja, mora biti delovna temperatura omejena na manj kot 125 °C.

Identifikacija izdelka:

št.KT 50 - 52 B

        a    b     c  d

a: Toroidna jedra

b: Velikost jedra (palci)

c: Material

d: Višina

Edinstvene lastnosti:

• Najnižji stroški.
• Dobro za nizkofrekvenčno uporabo (<10OKhz).
• Visoka največja gostota pretoka: 15,000 gausov.
• Toleranca induktivnosti ± 10 %.

Aplikacije:

• Induktor za shranjevanje energije.
• Nizkofrekvenčne enosmerne izhodne dušilke.
• 60 Hz diferencialni način EMI linijske dušilke.
• Dušilke za zatemnitev svetlobe.
• Dušilke za korekcijo faktorja moči.
• Resonančni induktorji.
• Impulzni in povratni transformatorji.
• Vgrajeni protišumni filtri. Sposoben prenesti velik AC omrežni tok brez nasičenja.
