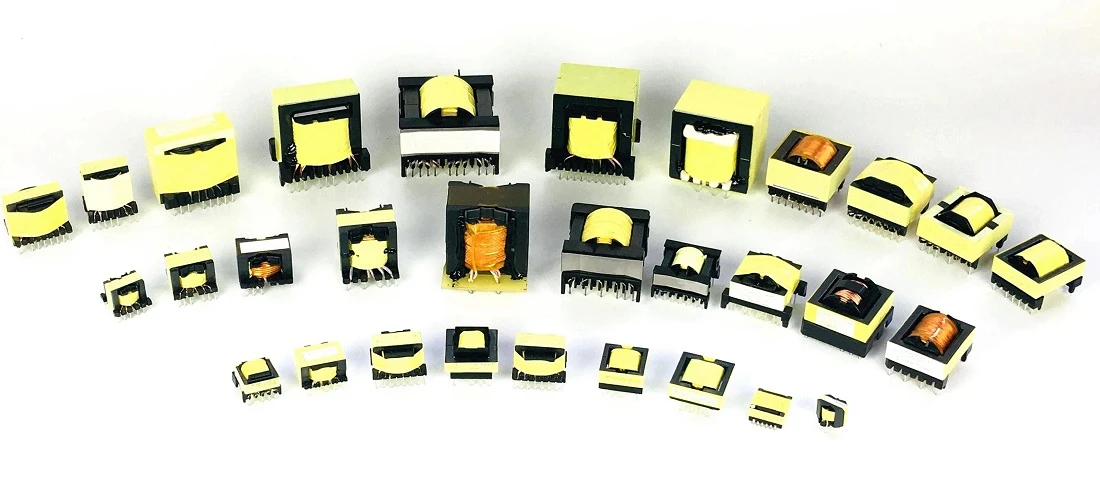

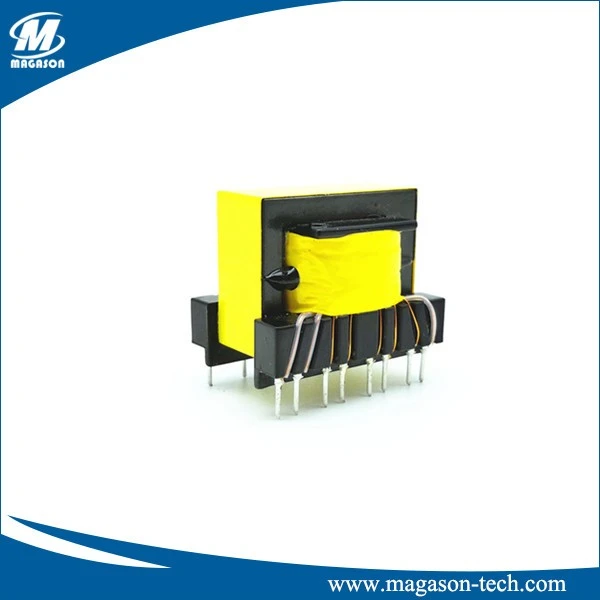

Impulzni transformator (visokofrekvenčni transformator) je ena vrsta transformatorja, ki je zasnovan in optimiziran za prenos napetostnih impulzov med dvema navitjema kot tudi na priključeno obremenitev. Te vrste transformatorjev se uporabljajo za prenos signalov v krmilnih tokokrogih z manjšo močjo in bistvenimi komponentami znotraj visokozmogljivih SMPS.
Zasnove impulznih transformatorjev se zelo razlikujejo glede na nazivno moč, induktivnost, nivo napetosti (od nizke do visoke), delovno frekvenco, velikost, impedanco, pasovno širino (frekvenčni odziv), embalažo, kapacitivnost navitja in druge parametre. Oblikovalci poskušajo minimizirati parazitske elemente, kot sta induktivnost uhajanja in kapacitivnost navitij, z uporabo konfiguracij navitij, ki optimizirajo sklopitev med navitji. Ti transformatorji in magnetne komponente so ena ključnih komponent pri oskrbi z električno energijo.
Ti impulzni transformatorji upravljajo tokove in napetosti v impulzni obliki, zato se večinoma uporabljajo kot ločilni transformatorji v močnostnih elektronskih vezjih za ločevanje vira in obremenitve. Ta vrsta transformatorja se uporablja v radarju, televiziji, digitalnih računalnikih in mnogih drugih. Glavne funkcije impulznega transformatorja so:
- Amplitudo napetostnega impulza je mogoče spremeniti
- Polarnost impulza je mogoče spremeniti
- Različne stopnje impulznega ojačevalnika je mogoče povezati
- Uporablja se kot izolacijski transformator
Prednosti impulznega transformatorja vključujejo naslednje.
- Majhna velikost
- Visoka izolacijska napetost
- Poceni
- Zunanji napajalnik ni potreben
- Deluje pri visoki frekvenci.
- Sposoben je prenašati visoko energijo
- Vključuje več navitij
- Izogiba se potepuškim tokovom
- Zagotavlja izolacijo in nadzor
Elektronska specifikacija (samo na primer)
| Vrsta | Induktivnost | Zavoj razmerje | DCR | Hi-pot |
| (10Khz/0,1 tip.) | (Ω Max) | (Pri-Sec) | ||
| EFD12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250VAC |
| EFD15 | 4.0mH±6% | 1:1 | 6.25:6.25 | 1000 VDC |

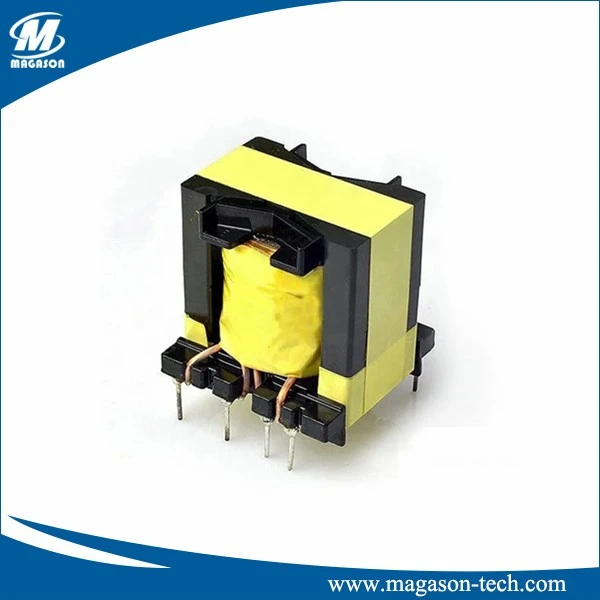

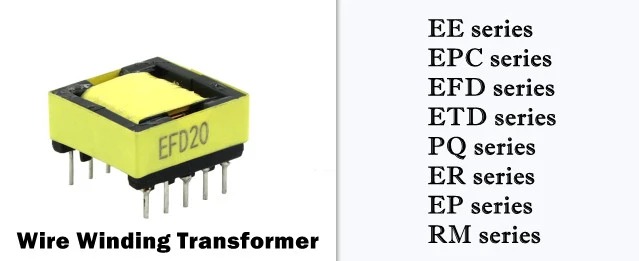

| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000 VDC |
Opomba:
- Vsi zgoraj navedeni podatki so samo za referenco. Magason si pridržuje pravico do spremembe ali popravka specifikacije brez predhodnega obvestila.
- Podrobne specifikacije so na voljo na zahtevo.
- Na voljo so specifikacije po meri, za podrobnosti se obrnite na Magason.
Lastnosti
Majhne izgube, visoka učinkovitost, nizka toplota, nizek hrup, majhna velikost
Prilagodite se različnim ekstremnim okoljem
Aplikacije
Projektna moč: 1~10KW
Model: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR itd
Delovna frekvenca: 10~500KHZ
LED napajalnik, polnilec za mobilni telefon, napajalnik, digitalni fotoaparat, pogonski transformator, PFC
Induktorji, resonančni induktorji, pomožni transformatorji, pretvorniki DC-DC, ročni stikalni polnilniki itd.
